ワークショップがすでに ZF 8HP70 を確認している場合、トルクコンバータは簡単に識別できるはずだと思われるかもしれません。
ZF 自身のアプリケーション データは、そうでないことを示しています。同じ 8HP70 トランスミッションの指定は、異なるエンジン アプリケーションでは異なるトルク コンバーター番号で表示されますが、異なる 8HP バリアントが同じコンバーター番号を共有することもできます。
送信コードにより候補セットが絞り込まれます。それ自体では、最終的なトルクコンバーターのアイデンティティを確立するものではありません。
したがって、有益な質問は単に「8HP70 に適合するコンバータはどれですか?」ということではありません。それは、 どのコンバータ番号がこの正確なトランスミッションおよびパワートレイン アプリケーションにマッピングされているかということです。
ZF は、厳選された Jaguar 3.0L 8HP70 / 8HP70HIS アプリケーションについてリストしています。
ZF は、厳選された Jaguar 5.0L 8HP70 / 8HP70HIS アプリケーションについてリストしています。
ZF カタログ データには、選択された BMW 4.4L 8HP70 および 8HP70X アプリケーションにわたるこのコンバーター番号が示されています。
以下の表は、ZF の公式再生トランスミッション アプリケーション カタログの例を使用しています。重要なのは、過去のカタログを現在の順序リストとして使用しないことです。それは、トランスミッション、エンジン/アプリケーション、トルクコンバーターのアイデンティティ間のメーカー独自のマッピングを調べることです。
| 使用例 | トランスミッション | ZF トルクコンバータ No. | 実績からわかること |
|---|---|---|---|
| ジャガー 3.0L RWD、アイドリングストップなし | 8HP70 | 1087 322 276 | 8HP70 は 1 つのユニバーサル コンバータに解決されません。 |
| ジャガー 3.0L RWD、アイドリングストップ | 8HP70HIS | 1087 322 276 | 送信サフィックスを変更しても、コンバータは自動的に変更されません。 |
| ジャガー 5.0L RWD、アイドリングストップなし | 8HP70 | 1087 322 291 | 同じ 8HP70 の指定が、別のエンジン アプリケーションの別のコンバータに表示されます。 |
| ジャガー 5.0L RWD、アイドリングストップ | 8HP70HIS | 1087 322 291 | エンジンとアプリケーションの関係は、サフィックスだけよりも有益です。 |
| BMW 4.4L 選択されたアプリケーション | 8HP70 | 1087 322 400 | 3 番目のコンバータのアイデンティティは、より広範な 8HP70 ファミリ内に表示されます。 |
| BMW 4.4L xDrive 選択されたアプリケーション | 8HP70X | 1087 322 400 | 異なる 8HP バリアントは同じコンバータ番号を共有できます。 |

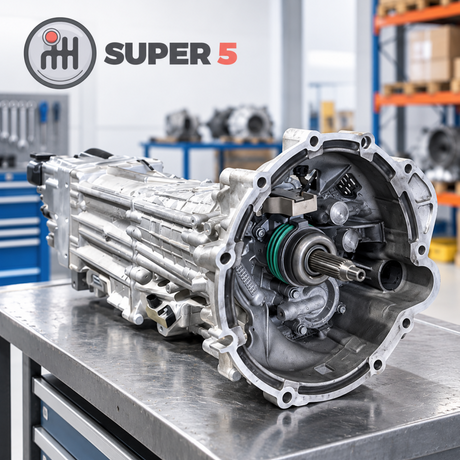

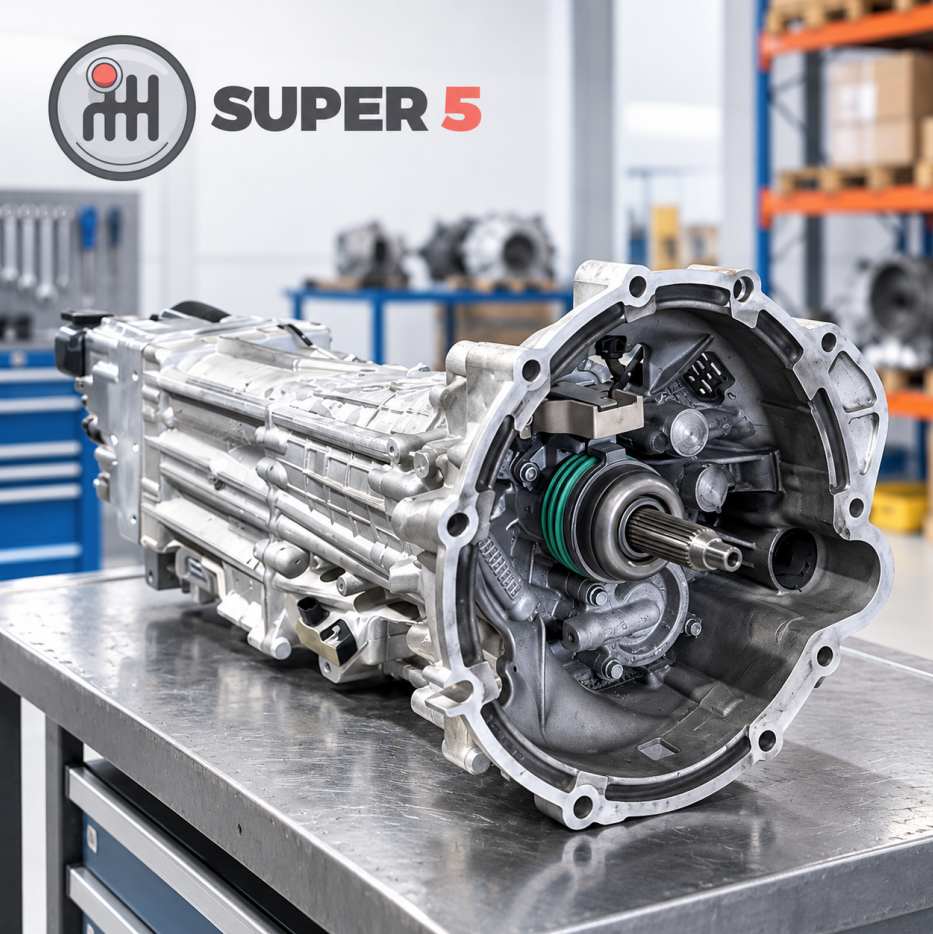

画像に関する注意: これらは、super5gearbox.com からの既存の Super5 製品画像です。これらは、すべての 8HP70 または 8HP45 が同じトルク コンバーターを使用しているという証拠としてではなく、アプリケーションのコンテキストのビジュアルとして使用されます。
同じ伝送コードが複数のコンバータ番号で出現する場合、マッチングの問題は単純なモデル検索ではなく、アプリケーション マッピングの問題になります。
したがって、この関係は次のようにより適切に表現できます。
単一のフィールドが他のフィールドに置き換わることはありません。この値は、フィールドが同じアプリケーションを指していることを確認することで得られます。
ZF 独自のトルクコンバータ技術情報では、アプリケーション データが重要である理由が説明されています。 ZF は、乗用車用トルクコンバータはさまざまな駆動系設計に合わせて個別に調整できると述べています。
ロックアップクラッチは、摩擦面の数と油圧回路の直径が異なるモジュール設計を採用しています。 ZF はまた、低いエンジン速度で大きなトルクを発生する最新のエンジンに伴うより大きなねじり振動を管理するために設計されたねじり減衰システムについても説明しています。
このエンジニアリングの背景は、2 つのコンバータが内部的に同じ製品でなくても、同じ伝送ファミリに属することができる理由を説明しています。送信コードはどこを見るべきかを教えてくれます。コンバーター内に組み込まれているすべてのロックアップ特性とダンピング特性を説明しているわけではありません。
Super5 の既存の ZF 8HP パーツ マップは 、すでに 8HP45、8HP50、8HP70、8HP75、8HP90 および関連するバリアントを、ユニバーサル パーツ マッチング番号ではなく、トランスミッション レベルのコンテキストとして扱っています。
したがって、トルクコンバータの場合、トランスミッションファミリーを使用して検索を絞り込みますが、コンバータのレコードはアプリケーションと元のコンバータのアイデンティティに関連付けられたままになります。
Super5 部品データの場合、有用な記録はコンバータを正確なトランスミッションおよびパワートレイン アプリケーションに接続し、コンバータ/OE の ID と物理的なクロスチェック情報を保持します。
正確な 8HP 指定または検証されたトランスミッション ID。
エンジン/アプリケーションおよび関連するドライブライン構成。
ZF 番号、OE 番号、またはオリジナルのコンバーター コード。
ハブ、取り付けパターン、必要に応じて古い部品の構造。
この区別により、2 つの相反するデータ エラー、つまり 1 つの伝送ファミリを共有するために異なるコンバータをマージすること、または単に伝送サフィックスが異なるという理由で同じコンバータを重複レコードに分割することを防止できます。
最も困難なケースは、クリーンな ZF 番号または OE 番号を持つケースではありません。これらは、以前に再構築されたり、積極的に洗浄されたり、腐食されたり、ラベルが貼り付けられたり、以前のトランスミッション交換時に取り付けられたりしたコンバータです。
元のコンバーター ID が不完全な場合、Super5 はそれを 1 つの新しい「マジック」 ID に置き換えません。一致は独立した証拠に基づいて再構築されます。
正しい送信コンテキストを確立し、無関係なコンバータ ファミリを削除します。
送信指定を共有できるが、異なるコンバータ ID を使用できるアプリケーションを分離します。
元のマーキングが読み取り可能なままであれば、コンポーネントの直接の識別が提供されます。
物理的なクロスチェックを提供し、明らかに互換性のない候補を排除できます。
構造的な矛盾を明らかにするのに役立ちますが、視覚的な類似性だけでは内部同等性の証拠として扱われません。
これは、Super5 ので使用されているのと同じ証拠分離ロジックであり トランスミッション部品識別ガイド、トルクコンバータのマッチングは、トランスミッションのアプリケーション、エンジン、コンバータ/OE コード、ハブ構成、取り付けパターン、元のコンバータの識別に基づいています。
写真や測定値は、候補が正しくないことを示す場合に貴重です。異なるハブ、取り付けパターン、パイロット配置、またはシェルの形状は、アプリケーションを停止して再確認する強力な理由となります。
逆の結論は弱いです。 2 つのコンバーターは、内部のロックアップ クラッチまたはねじり減衰仕様が異なりますが、外観的にはほぼ同じに見えます。
このため、物理比較は、 コンバーターの識別の代わりとしてではなく、クロスチェックとして使用するのが最適です。
上記の例で使用されている古い ZF アプリケーション カタログは、ZF がこれらのアプリケーションでトランスミッション、エンジン、コンバーターの番号をどのようにマッピングしたかを示す証拠です。これを 2026 年の注文シートとして扱うべきではありません。
現在の注文には、置き換えやサービス番号の変更を含む、最新の ZF/OEM 情報が必要です。
ZF の現在の再生カタログでは、トルク コンバータを一般的な「8HP70 コンバータ」カテゴリに分類するのではなく、個別の部品番号が付いた製品として引き続きリストされています。これは、の根本的な違いを強化します。 伝送ファミリー と コンバーターのアイデンティティ.
強力な一致とは、単に次のようなものではありません。
「この車両には 8HP70 があります。」
正確なトランスミッション、パワートレイン アプリケーション、およびコンバーター/OE アイデンティティが同じ部品をサポートし、物理コンバーターに原因不明の競合がないことを確立する必要があります。
それが、単に 8HP ファミリに関連付けられているコンバータと、実際にアプリケーションが検証されているコンバータとの違いです。
ZF Aftermarket: 過去の 8HP70 / 8HP70X / 8HP70HIS コンバーター番号の例に使用される公式再生トランスミッション アプリケーション カタログ。
ZF アフターマーケット: ロックアップ クラッチのモジュール性、ドライブラインのチューニング、ねじり減衰をカバーする乗用車用トルクコンバーターの技術情報。
ZF アフターマーケット: 現在の再生カタログは、トルク コンバーターが個別の部品番号の付いた製品として引き続き管理されていることを確認するためにのみ使用されます。
