إذا أكدت ورشة العمل بالفعل ZF 8HP70 ، فقد يبدو أنه يجب أن يكون من السهل التعرف على محول عزم الدوران.
تظهر بيانات التطبيق الخاصة بشركة ZF خلاف ذلك. تظهر نفس تسمية ناقل الحركة 8HP70 مع أرقام مختلفة لمحول عزم الدوران في تطبيقات المحرك المختلفة، في حين يمكن لمتغيرات 8HP المختلفة أيضًا مشاركة نفس رقم المحول.
رمز النقل يضيق مجموعة المرشحين. فهو لا يحدد في حد ذاته الهوية النهائية لمحول عزم الدوران.
وبالتالي فإن السؤال المفيد ليس ببساطة 'أي محول يناسب 8HP70؟' بل هو: ما هو رقم المحول الذي تم تعيينه لتطبيق ناقل الحركة ومجموعة نقل الحركة هذا بالضبط؟
تم إدراجه بواسطة ZF لتطبيقات Jaguar 3.0L 8HP70 / 8HP70HIS المحددة.
تم إدراجه بواسطة ZF لتطبيقات Jaguar 5.0L 8HP70 / 8HP70HIS المحددة.
تعرض بيانات كتالوج ZF رقم المحول هذا عبر تطبيقات BMW 4.4L 8HP70 و8HP70X المحددة.
يستخدم الجدول أدناه أمثلة من كتالوج تطبيقات ناقل الحركة المعاد تصنيعه الرسمي لشركة ZF. النقطة المهمة هنا هي عدم استخدام الكتالوج التاريخي كقائمة ترتيب حالية؛ إنه فحص التعيين الخاص بالشركة المصنعة بين ناقل الحركة والمحرك/التطبيق وهوية محول عزم الدوران.
| مثال تطبيقي | على ناقل الحركة | ZF Torque Converter رقم | ما يظهره السجل |
|---|---|---|---|
| جاكوار 3.0 لتر دفع خلفي، بدون توقف | 8HP70 | 1087 322 276 | 8HP70 لا يتحول إلى محول عالمي واحد. |
| جاكوار 3.0 لتر دفع خلفي، تشغيل وإيقاف | 8HP70HIS | 1087 322 276 | لا يؤدي تغيير لاحقة الإرسال إلى تغيير المحول تلقائيًا. |
| جاكوار 5.0 لتر دفع خلفي، بدون توقف | 8HP70 | 1087 322 291 | يظهر نفس تصنيف 8HP70 مع محول آخر في تطبيق محرك مختلف. |
| جاكوار 5.0 لتر دفع خلفي، تشغيل وإيقاف | 8HP70HIS | 1087 322 291 | تظل العلاقة بين المحرك والتطبيق أكثر إفادة من اللاحقة وحدها. |
| تطبيق BMW 4.4L المحدد | 8HP70 | 1087 322 400 | تظهر هوية المحول الثالثة ضمن عائلة 8HP70 الأوسع. |
| التطبيق المحدد لسيارة BMW 4.4L xDrive | 8HP70X | 1087 322 400 | يمكن لمتغيرات 8HP المختلفة مشاركة نفس رقم المحول. |

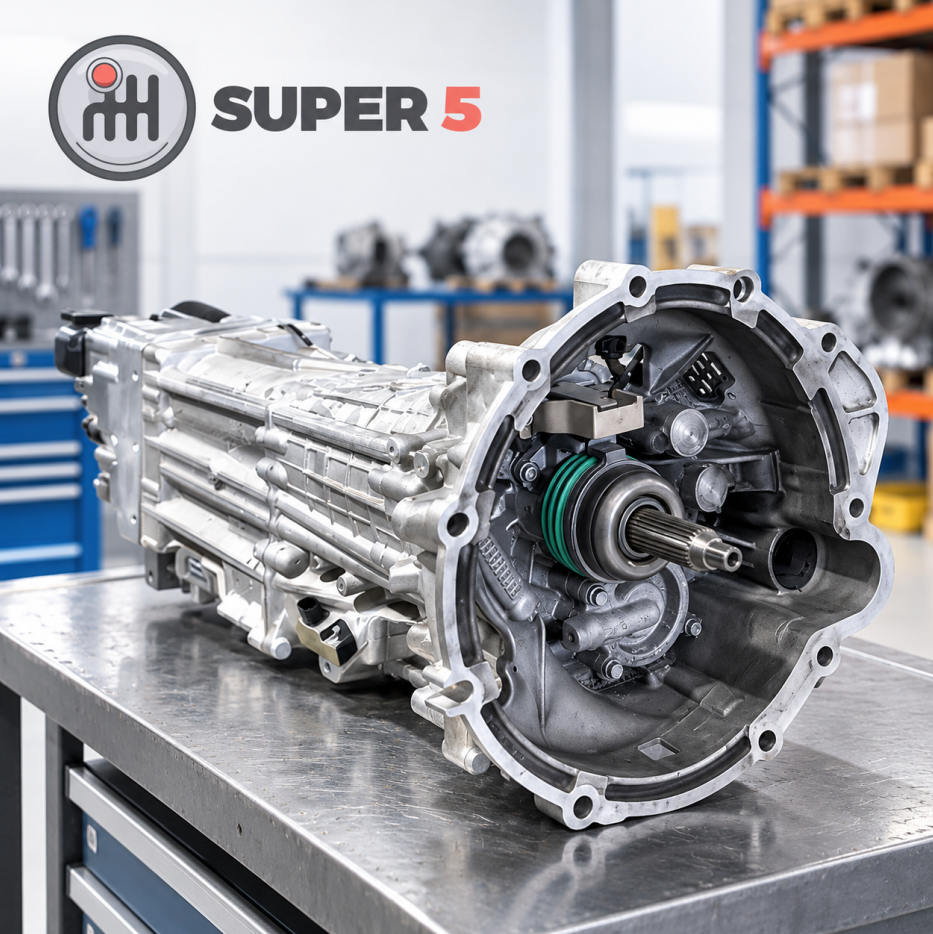

ملاحظة الصورة: هذه هي صور منتج Super5 الموجودة من موقع super5gearbox.com. يتم استخدامها كمرئيات لسياق التطبيق، وليس كدليل على أن كل 8HP70 أو 8HP45 يستخدم نفس محول عزم الدوران.
عندما يظهر نفس رمز النقل مع أرقام محولات متعددة، تصبح مشكلة المطابقة مشكلة تعيين تطبيق بدلاً من بحث بسيط عن النموذج.
لذلك يتم التعبير عن العلاقة بشكل أفضل على النحو التالي:
ولا يوجد حقل واحد يحل محل الحقول الأخرى. تأتي القيمة من التأكد من أن الحقول تشير إلى نفس التطبيق.
تشرح المعلومات الفنية الخاصة بمحول عزم الدوران الخاص بشركة ZF سبب أهمية بيانات التطبيق. تنص ZF على أنه يمكن ضبط محولات عزم الدوران الخاصة بسيارات الركاب بشكل فردي لتصميمات مختلفة لمجموعة الحركة.
يستخدم القابض القفلي تصميمًا معياريًا بأعداد مختلفة من أسطح الاحتكاك وأقطار مختلفة للدوائر الهيدروليكية. يصف ZF أيضًا أنظمة التخميد الالتوائية المصممة لإدارة الاهتزاز الالتوائي العالي المرتبط بالمحركات الحديثة التي تنتج عزم دوران كبير عند سرعة المحرك المنخفضة.
تشرح هذه الخلفية الهندسية سبب إمكانية انتماء محولين إلى نفس عائلة ناقل الحركة دون أن يكونا نفس المنتج داخليًا. يخبرنا رمز الإرسال بالمكان الذي يجب أن ننظر فيه؛ ولا يصف كل خصائص القفل والتخميد المعبأة داخل المحول.
تتعامل الموجودة في Super5 خريطة أجزاء ZF 8HP بالفعل مع 8HP45 و8HP50 و8HP70 و8HP75 و8HP90 والمتغيرات ذات الصلة كسياق على مستوى النقل بدلاً من أرقام مطابقة الأجزاء العالمية.
بالنسبة لمحولات عزم الدوران، يتم استخدام عائلة ناقل الحركة لتضييق نطاق البحث، بينما يظل سجل المحول مرتبطًا بالتطبيق وهوية المحول الأصلية.
بالنسبة لبيانات أجزاء Super5، يقوم السجل المفيد بتوصيل المحول بناقل الحركة الدقيق وتطبيق مجموعة نقل الحركة، ثم يحتفظ بهوية المحول/المعدات الأصلية ومعلومات الفحص الفعلي.
تعيين 8HP الدقيق أو هوية الإرسال التي تم التحقق منها.
المحرك/التطبيق وتكوين مجموعة القيادة ذات الصلة.
رقم ZF أو رقم OE أو رمز المحول الأصلي.
المحور ونمط التركيب وهيكل الجزء القديم عند الحاجة.
يمنع هذا التمييز حدوث خطأين متعارضين في البيانات: دمج محولات مختلفة لأنها تشترك في عائلة إرسال واحدة، أو تقسيم نفس المحول إلى سجلات مكررة لمجرد اختلاف لاحقة الإرسال.
أصعب الحالات ليست تلك التي تحتوي على رقم ZF أو OE نظيف. إنها محولات تم إعادة بنائها من قبل، أو تنظيفها بقوة، أو تآكلها، أو إعادة تسميتها، أو تركيبها أثناء استبدال ناقل الحركة السابق.
عندما تكون هوية المحول الأصلية غير مكتملة، لا يستبدلها Super5 بمعرف "سحري" جديد. أعيد بناء المباراة من أدلة مستقلة.
إنشاء سياق الإرسال الصحيح وإزالة عائلات المحولات غير ذات الصلة.
يفصل بين التطبيقات التي يمكنها مشاركة تعيين الإرسال ولكن تستخدم هويات محول مختلفة.
يوفر هوية المكون المباشر عندما تظل أي علامة أصلية قابلة للقراءة.
يوفر فحصًا فعليًا ويمكنه استبعاد المرشحين غير المتوافقين بشكل واضح.
ساعد في كشف الصراعات الهيكلية، لكن التشابه البصري وحده لا يتم التعامل معه كدليل على التكافؤ الداخلي.
هذا هو نفس منطق فصل الأدلة المستخدم في دليل تعريف أجزاء ناقل الحركة الخاص بـ Super5 ، حيث تعتمد مطابقة محول عزم الدوران على تطبيق ناقل الحركة، والمحرك، ورمز المحول/المعدات الأصلية، وتكوين المحور، ونمط التركيب، وتحديد المحول الأصلي.
تعتبر الصور والقياسات ذات قيمة عندما تظهر أن المرشح لا يمكن أن يكون صحيحًا: يعد وجود محور مختلف أو نمط تركيب أو ترتيب تجريبي أو هندسة الغلاف سببًا قويًا لإيقاف التطبيق وإعادة التحقق منه.
والنتيجة العكسية أضعف. يمكن أن يبدو المحولان متطابقين تقريبًا من الخارج بينما تختلف مواصفات قابض القفل الداخلي أو مواصفات التخميد الالتوائي.
ولهذا السبب من الأفضل استخدام المقارنة الفعلية كفحص متبادل ، وليس كبديل لهوية المحول.
يعد كتالوج تطبيق ZF الأقدم المستخدم في الأمثلة أعلاه دليلاً على كيفية قيام ZF بتعيين أرقام الإرسال والمحركات وأرقام المحولات في تلك التطبيقات. لا ينبغي معاملتها على أنها ورقة طلب 2026.
لا يزال الطلب الحالي يتطلب معلومات ZF/OEM الحالية، بما في ذلك أي استبدال أو تغييرات في رقم الخدمة.
يستمر كتالوج إعادة التصنيع الحالي لشركة ZF في إدراج محولات عزم الدوران كمنتجات مميزة مرقمة بأجزاء بدلاً من دمجها في فئة 'محول 8HP70' عامة. وهذا يعزز التمييز الأساسي بين عائلة الإرسال وهوية المحول.
المباراة القوية ليست مجرد:
"المركبة بقوة 8 حصان و70 حصان"
يجب أن يثبت أن ناقل الحركة الدقيق وتطبيق مجموعة نقل الحركة وهوية المحول/OE يدعم نفس الجزء، مع عدم ظهور أي تعارض غير مبرر في المحول الفعلي.
هذا هو الفرق بين المحول المرتبط فقط بعائلة 8HP والمحول الذي تم التحقق من تطبيقه بالفعل.
ZF Aftermarket: كتالوج رسمي لتطبيقات ناقل الحركة المعاد تصنيعه يستخدم لأمثلة أرقام المحولات التاريخية 8HP70 / 8HP70X / 8HP70HIS.
ZF Aftermarket: معلومات فنية حول محول عزم الدوران في سيارات الركاب تغطي نمطية القابض القفلي، وضبط مجموعة القيادة، والتخميد الالتوائي.
ZF Aftermarket: يستخدم كتالوج إعادة التصنيع الحالي فقط للتأكد من استمرار إدارة محولات عزم الدوران كمنتجات مميزة مرقمة بأجزاء.
